圆形煤场双探头盘煤仪方案
目前，部分电厂使用的圆形煤场堆取料机，由于堆料臂取料臂因机械结构的原因禁止夹角过小，或由于圆形煤场内部存在水泥支撑柱等原因，堆取料机的堆料臂和取料臂无法单独旋转360度，两者结合最大活动范围小于360度。
中科航宇提供方案，在堆取料机的堆料臂和取料臂上各安装一个激光探头，堆料臂和取料臂分别旋转，扫描煤场的一部分，最终整合两个探头数据，就能实现煤场的最大范围测量。

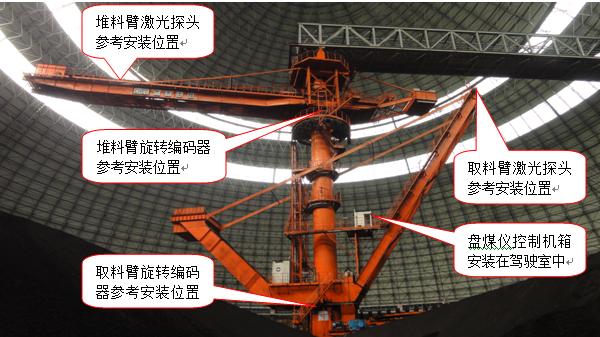

针对这种类型的煤场，中科航宇提供盘煤仪如下安装方案，实现煤场的最大范围扫描，满足用户使用要求。
1.在堆取料机的堆料臂或取料臂上各安装一台激光扫描仪，在堆取料臂和取料臂旋转时对煤场进行全范围扫描；
2.在堆取料机堆料臂和取料臂的旋转齿轮处各安装一套旋转编码器，分别测量堆料臂和取料臂的旋转角度，与两台激光扫描仪数据整合，形成完整的煤场扫描图像；
3.在堆取料机控制室安装激光盘煤仪控制机箱，连接两套激光扫描仪和旋转编码器，整合数据并将数据发送至网络上的其他计算机；
4.使用无线通讯设备将激光盘煤仪接入独立的通讯网络，用计算机远程进行收发数据。或使用堆取料机原有通讯光纤将激光盘煤仪接入电厂局域网络，在局域网中接收盘煤数据。
方案特点
1.全范围测量。圆形煤场堆取料机最大活动范围内的煤场情况均可扫描得到，解决范围不足问题，扫描范围内无死角。
2.高效率测量。两台不同位置的激光扫描仪同时工作，各扫描煤场一半的区域，通过软件整合两组数据，比单装一台激光扫描仪工作效率提高一倍，时间节省一半，15到20分钟即可完成一个圆形煤场的扫描。
3.高精度计算。两台激光扫描仪可同时对煤场进行扫描，比单一扫描仪扫描数据多一倍，图像绘制更加精细，计算结果更加准确可靠。
成功案例

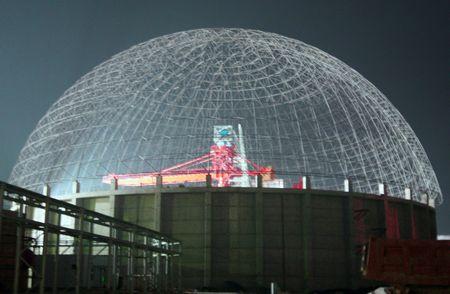

大唐国际山西临汾河西电厂，使用直径90米圆形煤场，堆取料机堆料臂和取料臂限制最小夹角60度，同时煤场内部存在水泥支撑柱占据煤场内30度的范围，单一的堆料臂和取料臂只能在270度范围内旋转。
通过在堆料臂和取料臂上分别安装一套激光扫描仪相互配合，最终除去水泥支撑柱占据的30度区域，激光盘煤仪能够扫描煤场330度范围内的煤场信息，达到最大范围扫描，15分钟左右即可完成煤场测量。
